  • 汽车零部件超声波穿刺焊焊头

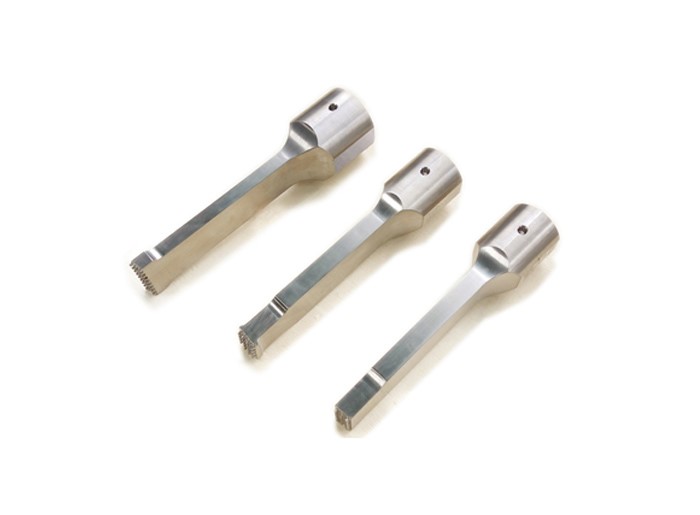

汽车零部件超声波穿刺焊焊头

汽车零部件超声波穿刺焊焊头

适用于汽车内外饰塑料件装配过程中的超声波穿刺焊接,铆接等。可根据客户非标焊接机结构与零件外型设计匹配制作。

技术参数

30KHz/35KHz/40KHz频率均可设计制造

特性

钛合金焊头

韧性高、硬度高、热传导性极佳,抗应力能力强,机械加工性能适中。是较镁铝合金更耐用更耐磨的一种高档超声波焊头。广泛应用用于汽车、医疗、电子、家电、无纺布加工等多种行业,是高应力、连续超声、洁静环境、高耐用性等多种复杂应用的首选材料;成本比镁铝合金高。


超声波焊头优劣的重要条件:

 超声波焊头振幅

振幅是焊接中一个关键参数,振幅不够就会熔接不上或是熔接强度差,振幅过高就会使原材料表面出现烫伤、塑件结构被破坏等使得强度变差。焊头振幅设计输出大小是否达到、焊接面振幅分布均匀度是衡量一个焊头好坏的关键因素。好的焊头设计带来最佳的振动效果和更长的使用寿命。


超声波焊头频率

焊接机工作频率主要由换能器、调幅器、和焊头三者(简称超声波三联组)的机械共振频率决定,发生器根据三联组共振频率进行自动频率谐调,使发生器工作输出频率与三联组频率保持一致。以20KHz为例,自动频率追频范围±0.5 KHz,三联组共振频率只要是在此范围内,发生器均能正常工作。

不同厂家换能器与调幅器出厂默认频率存在偏差,新焊头需严格按照超声波设备厂家的谐振频率稍作修改。以20KHz 焊头,焊头频率会控制19.90—20.10KHz中心频率段。


超声波焊头功率损失

换能器、调幅器、焊头在使用时,三者之间被两颗机米螺丝锁紧在一起。两两端面相接触,接触面振幅最大,应力最小。当焊头设计或制造不合理时,超声手动测试时就会引起异常的啸叫声,三联组本体生热发烫,导致功率损失偏高,当功率损失超设备总功率输出的5%或以上时,我们判定此时三联组不适合使用,需要作进一步的检测,已确认是因装配锁紧力不够,还是因焊头、调幅器、换能器中哪个零件损坏。

应用领域

35KHz超声波全波焊头,汽车内外饰超声波非标焊接机焊头,汽车超声波非标焊接机焊头,汽车塑料件穿刺焊焊头,汽车门板焊接机超声波点焊焊头,汽车仪表板超声波焊接机焊头,汽车保险杠超声波焊接机焊头,保险杠雷达支架超声波焊头,汽车风道超声波焊接机焊头。
