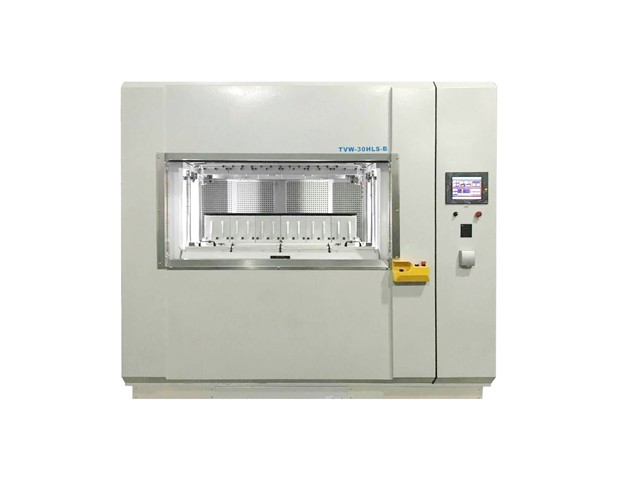

中型塑料线性振动摩擦焊接机

上模具重量：55kg

驱动板尺寸：长1040mm*宽520mm

台面和振动头距离：735mm

工作台面尺寸：长1400mm*宽600mm

台面行程：500mm

台面移动速度：250mm/s(最大）

最大熔接压力：18.5KN

安全门开启尺寸：宽1500mm 高745mm

焊接面积：280c㎡

振       幅：0.7-1.8mm

振动频率：190-240Hz

输出功率：18.5KW

电       压：380V  3相

气       压：0.6~0.8Mpa

系统控制：西门子

触  摸 屏： Kinco

熔接方式：时间模式 深度模式

储存结果：80个

焊接结果分析：合格、不良

整机尺寸：长2705mm*宽1286mm*高2290mm

总机重量：5500kg

工作环境温度：0-50℃

控制语言：中文、英文

专用于焊接大型不规则形状塑料工件的塑料焊接设备

可焊接多种热塑性焊接材料

设备可以焊接最大长1000*500宽毫米的大型工件，以及多种较小尺寸塑料工件

设备振动频率240Hz，最大振幅1.8毫米，配备18.5KW功率源

拥有时间、距离多种焊接模式

拥有产品焊接品质自动判断窗口加报警提示功能

拥有80组焊接参数储存与调用功能

灵活的电磁式机电振动头，没有产生摩损的轴承面，不需要润滑

闭合回路电路设计，频率自动谐调，实现模具承载量灵活多变

振幅输出稳定，确保产品焊接稳定性

多段压力控制功能

多段距离速度调节功能

液压驱动系统，最大升降速度可达250毫米/秒

快速定位锁紧螺栓，方便快捷安装切换工装夹具

独立的真空吸气系统

触摸屏人机互动界面

高强度钢结构焊接框架，支撑起设备高强度结构稳定性

机身采用高强度钣金制作，内壁均铺有隔音材料，工作噪音<80分贝

采用品牌电子、气动、液压、控制元件

功率源与控制电路被独立按放在标准的安全的电气柜内

超大自动安全门，可以便捷的进行模具调试、投备维护保养

照明光源增加了设备内部工作区域的能见度

单起动按钮增加设备操控安全性

常被运用于焊接大型不规则形状的塑料件

如汽车发动机进气歧管、汽车塑料尾灯、汽车雾灯、汽车仪表盘、洗衣机水道、马桶塑料垫圈、仪器仪表等零部件的焊接
