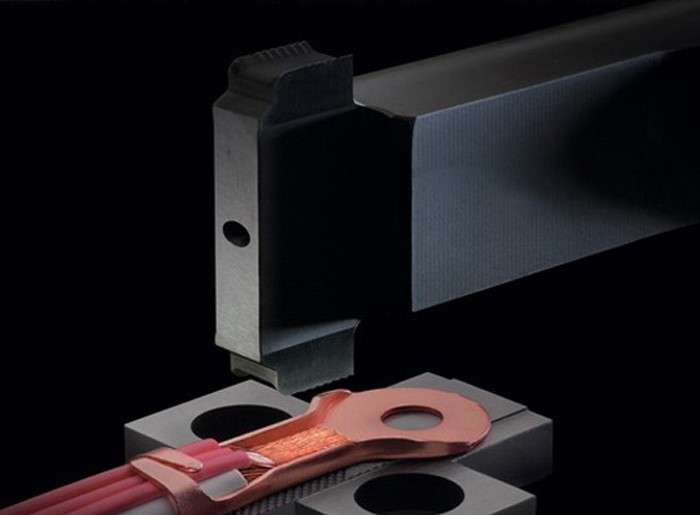

超声波在金属线束与端子的焊接应用

  • 超声波在金属线束与端子的焊接应用
  • 超声波在金属线束与端子的焊接应用
超声波在金属线束与端子的焊接应用 超声波在金属线束与端子的焊接应用

超声波焊接机特点:

焊接机机构采用加厚高强度方通焊接而成

工作台面采用20mm厚平面钢板

焊接机采用四条精密重型线性滑轨

上下运行顺畅、精准、结构稳固

多种精密零部件均采用不锈钢制作

坚实的焊机结构最大可承受8000N的压力输出

焊机内部结构小巧,紧凑,重量轻

自带焊接平台,适合在任何工作环镜

特殊订制型耐用气缸

精密机械行程限位

精密三联组套筒压紧装置

三联组共振系统可在机身内360度旋转

空载功率损失小,精密行程下限位控制旋钮

按装调试方便快捷

全套德国FESTO气动系统


超声波发生器:

数字式超声波发生器。

触控式人机交互界面。

实时频率与负载功率显示。

拥有全自动频率追踪。

自动补偿功能焊接性能。

延迟时间、外部控制两种超声模式。

时间、能量、接地等三种焊接模式。

50%-100%电子振幅可调,振幅分阶焊接。

多种超声波起振速率可调,能量制动。

时间控制精度达到0.001秒。

焊接品质上下限监控功能。

自动化焊接治具信号输出。

二次超声振落模式。

全程可视化焊接状态输出。

拥有频率过载、电流电压过大、温度过高系统保护功能。

应用领域

超声波金属焊接设备,功率输出强劲,可焊接较厚的有色金属零件。

如:

新能源汽车高压线束与端子焊接:

铜线束截面积:3-70平方毫米

铝线束截面积:3-85平方毫米

端子类型:1-3毫米厚度镀镍紫铜端子、镀银紫铜端子、镀银黄铜端子

电池模组Pack厚铜铝片焊接,铝壳锂电池多层极耳与盖板软连接焊接,软包电池多层极耳与极片焊接等。
